フレキソ印刷機

フレキソ印刷
Flexo Printing Press

日本軟包装におけるフレキソ印刷の新しい活路…Xpressがつくるプラスチックフィルム水性という新市場セグメント。

「日本軟包装」におけるフレキソ印刷の活路

Xpress

Xシリーズ

軟包装グラビア印刷において、培ってきた技術と実績を生かし独自の視点とアプローチでフレキソ印刷の可能性を追求した水性インラインユニット型フレキソ印刷機が、軟包装の新時代を切り拓きます。

グラビア印刷 vs フレキソ印刷 機構比較

版式・製版工程・インキが違う

グラビア印刷版

凹版

グラビア (凹版)
塗工量 約4g/㎡ (wet)
版線数 175lpi 250lpi
インキタイプ 油性 or 水性
版材質 鉄(アルミ)芯+メッキ
排気VOC 燃焼処理が一般的
粘度 15-17秒(No.3カップ)
フレキソ印刷版

凸版

フレキソ印刷版
塗工量 約1〜1.5g/㎡ (wet)
版線数 120lpi 133lpi 150lpi
インキタイプ 水性(一部除く)
版材質 マンドレル+クッションテープ+樹脂版
排気VOC 極低量のため不要
粘度 15-17秒(No.4カップ)

インキ転移&見当合せ原理が違う

グラビア

グラビア

  • 高印圧(ニップ)によってインキを転写
  • 圧胴下降時にテンション変動発生あり
  • ドクター筋・かぶりが典型トラブル
フレキソ

フレキソ

  • わずかな接圧(キスタッチ)によってインキを転写
  • 版胴の動きは、フィルム走行に影響なし
  • カラミやマージナルが典型トラブル

機械サイズ・乾燥エネルギーが違う

機械サイズ・乾燥エネルギーが違う

  • フレキソなら水性化、尚且つ省エネが実現可能!
    (グラビアなら、還流ドライヤK2 (PAT) で同等の省エネが実現可能)

インキング・残肉インキ・洗浄工程が違う
Inking mechanism and Cleaning process

グラビア

インキング・残肉インキ・洗浄工程が違う

  • 常にインキは揮発し粘度変動あり
  • 版・ファニッシャ・ドクター・インキパンの洗浄
  • 残肉インキ比較的多い(例:ミドル巾でも10kg前後は発生)
フレキソ

フレキソ

  • クローズ状態でインキ・洗浄液を循環
  • チャンバー容積・配管距離合せてわずか1kg程度の残肉インキ(インラインユニット型の場合)

インライン型ミドルウェブフレキソ印刷機 Xpress エクスプレス

超小ロット・超多品種少量生産に対応する基材巾600mmというミドルウェブを安定的にこなします。エリア限定や季節限定、オリジナル商品といった新たなニーズを掘り起こし、軟包装市場の可能性を広げます。

インライン型ミドルウェブフレキソ印刷機 Xpress エクスプレス

Xpress
最大機械速度 170m/min
リピート長 280-600mm (無段階リピート)
基材巾 300-600mm
原反径 最大 Φ400mm
接圧制御< サーボモータによる数値制御
印刷ユニット インラインユニット型セクショナル(ギアレス)方式
乾燥装置 熱風吹付け方式(電熱・LPG・スチーム)
参考寸法(6CST) 約 (L)14000 × (W)2800 × (H)2800mm

紙用インライン型ワイドウェブフレキソ印刷機

フレキソ印刷がグラビア印刷に勝る紙印刷において最大1300ワイド巾に対応する専用モデル。フレキソならではの印刷再現性と高速&水性印刷が実現できます。

Xpress (Wide)
最大機械速度 300m/min
リピート長 400-900mm (無段階リピート)
基材巾 600-1300mm
原反径 最大 Φ1000mm
接圧制御 サーボモータによる数値制御
印刷ユニット インラインユニット型セクショナル(ギアレス)方式
乾燥装置 熱風吹付け方式(電熱・LPG・スチーム)
参考寸法(6CST) 約 (L)18500 × (W)6000 × (H)5500mm

小ロット対応!フレキソ印刷

フレキソ樹脂プレート貼込装置1
フレキソ樹脂プレート貼込装置2
フレキソ樹脂プレート貼込装置3
フレキソ樹脂プレート貼込装置4
フレキソ樹脂プレート貼込装置5
フレキソ樹脂プレート貼込装置6
フレキソ樹脂プレート貼込装置7

フレキソ樹脂版貼込み装置
Xmounter エクスマウンター

フレキソ印刷に必須となる版貼り(マウント)作業を極限までスキルレス化し、時間短縮を実現させる秀逸な装置。

エクスマウンター ミドル

フレキソ樹脂版貼込み装置 Xmounter エクスマウンター ミドル

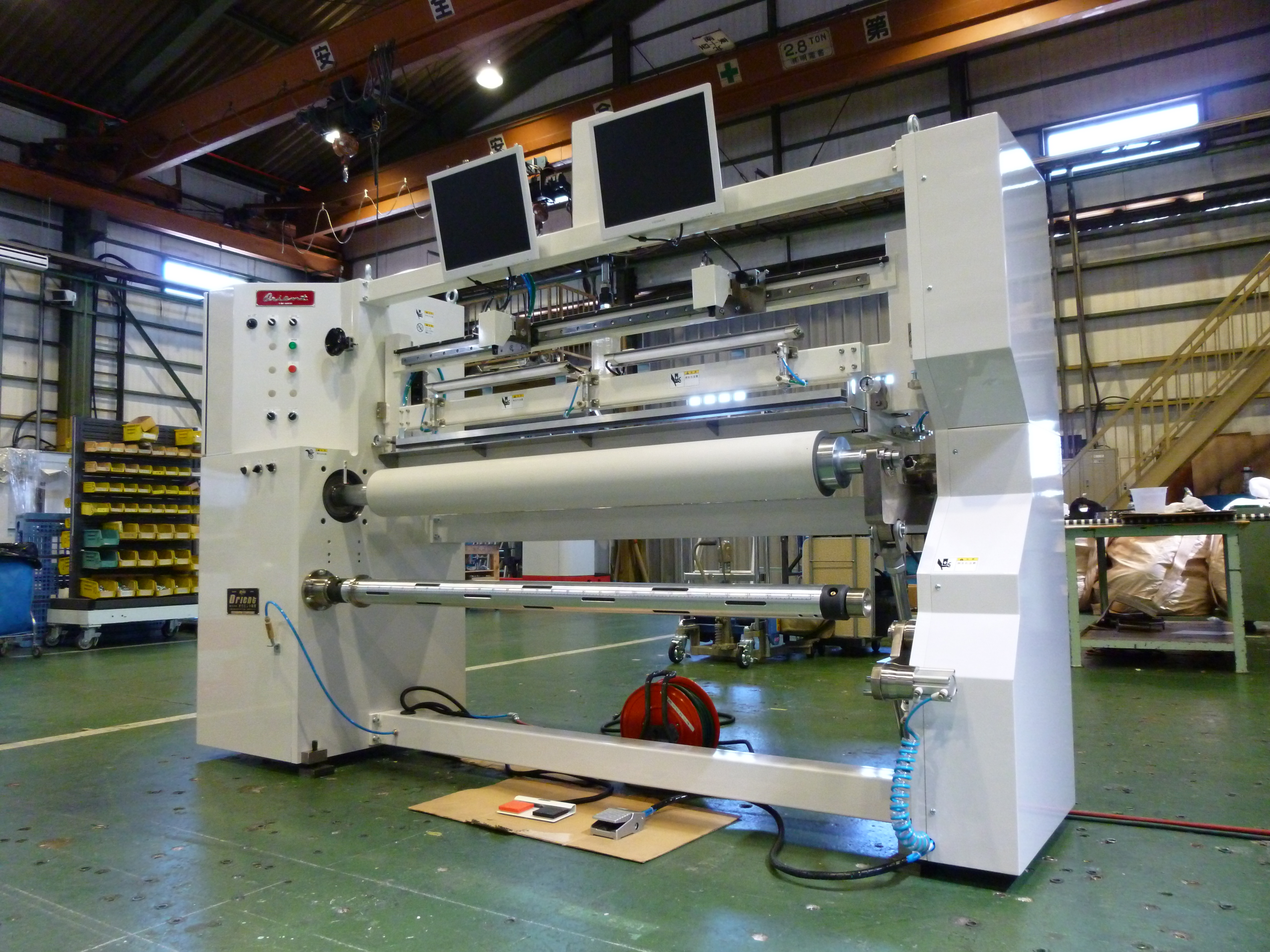

エクスマウンター ワイド

フレキソ樹脂版貼込み装置 Xmounter エクスマウンター ワイド

ミドル巾 ワイド巾
版胴貼込マンドレル 軸付き方式 スリーブ方式
版プレートリピート長 280-600mm 400-900mm
カメラ・モニタ 10倍ズーム/17インチ液晶モニタ
概要寸法 約(L)1700 × (W)620 × (H)1800mm 約(L)2500 × (W)700 × (H)1900mm
